皇昌牌KSHC-T508消防水箱投入式液位变送器昆山皇昌自动化仪表有限公司

分体式投入液位计（液位变送器）

一、投入式液位计产品概述

投入式液位计、投入式液位传感器、液位变送器、水位液

位计采用进口充油扩散硅芯片，316L不锈钢全封焊结构设

计，具有良好的防潮性能和极强介质兼容性，可用于许多

工业场合较弱的腐蚀性介质中；电路部分的关键元器件、

压力敏感芯子，选用国际著名品牌的元器件采用国际生产

标准工艺，使产品的各项技术指标均达到国际水平，产品

有很好的稳定性和较高的精度。

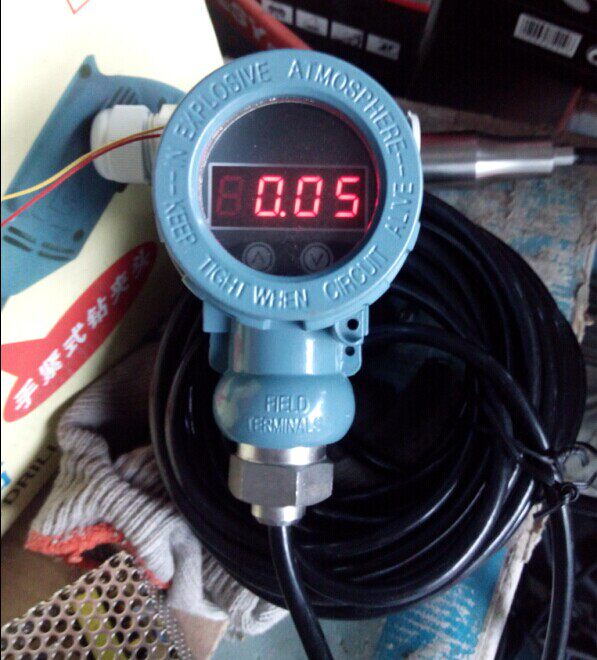

分体式系列液位变送器由集气器、引压管和表头组成。传

感器在引压管上端，直接密封在表头内。将集气器和引压

管投入到介质中，液面与集气器底部的液位高度差所产生

的静压力就通过引压管内部的空气传到上部的传感器上，

经放大，转换成4-20毫安输出，由于液位静压与液位存在

的正比的关系（P= gh）这样变送器的输出信号就真实准

确地反应了液位变化。

二、投入式液位计应用范围
　　广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、矿井、工业水池、水罐、油池、水文地质、水库、河道、海洋等场所。
三、投入式液位计技术参数
◆ 全封闭式电路，具有防潮、防结露、防渗漏功能　　
◆ 量程：0～0.5mH2柱　至　0...200mH2O柱
◆ 分体式
◆ 精度：0.25%FS
◆ 供电：24VDC
◆ 外型尺寸长约110mm, 直径26mm
◆ 输出：4～20mA、0～5VDC 0-10vdc

◆ 工作温度：-20℃～+80℃
◆ 适用于液位测量
◆ 密封级别：IP68
技术参数：
测量形式及范围 0～1～200mH2O
允许过载：2倍满量程压力
工作温度：-20～80℃
温度补偿：-10～70℃
存储温度：-40～80℃
输出信号：(4～20)mA(二线制）（0～5)V、0～10)V  三线制
供电电源：15～36 VDC(标定电压24VDC)
外壳材料：304不锈钢O型圈  氟橡胶
电    缆：专用防水透气电缆
防护等级：IP68(压力传感器部分)

安装使用：
在敞口的容器中测量静态液位时，把液位变送器直接投入到容器底部，在容器开口处用尼龙带或三脚可调安装架等将电缆线（接线盒）固定即可。在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。另一种方法是在液体底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。
选型说明:
注明测量范围（液位高度），对于一些特殊介质，注明介质的密度。
·选型时，应注意被测介质与产品接触的材料相兼容，对于特殊介质，可订制。
·产品安装于多雷雨地区时，订货时应注明“防雷”，建议用户在现场安装防雷击保护装置，并确信品及电源接地。
·关于导气电缆长度的选取：一般比实际液位高度长10-30CM
